タービンは原子炉で作られた蒸気を用いる高圧タービンと、高圧タービンで一度使用した蒸気を再び用いる低圧タービンがあります。
発電に用いる蒸気は、タービンの羽根を痛めないよう湿分を除去する必要があり、1号機では高圧タービンと低圧タービンとの間に湿分分離器を設置し、蒸気の湿分を取り除いております。2,3号機ではタービンの熱効率を向上させるため、湿分分離器で蒸気の湿分を取り除くとともに、高温の蒸気の熱の一部を利用して低圧タービンに送る蒸気を加熱する「湿分分離加熱方式」を採用しております。 |
|
.
|
1号機 |
2号機 |
3号機 |
| 出 力 |
52.4万kw |
82.5万kw |
82.5万kw |
| 回転数 |
1,500rpm |
1,500rpm |
1,500rpm |
| 蒸気流量 |
2,900t/時 |
4,600t/時 |
4,500t/時 |
| 主蒸気圧力 |
6.55Mpa
|
6.55Mpa
|
6.55Mpa
|
| 主蒸気温度 |
282.4℃ |
282.4℃ |
282.4℃ |

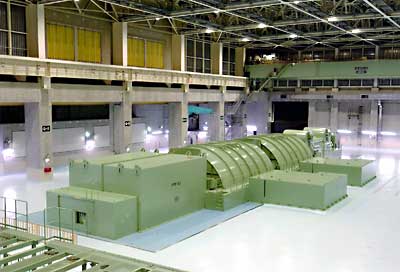

3号機タービンフロア

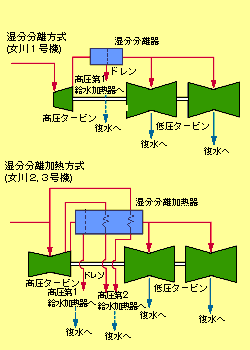

湿分分離方式の比較
